格柵板g505/30/100規格型號的含義

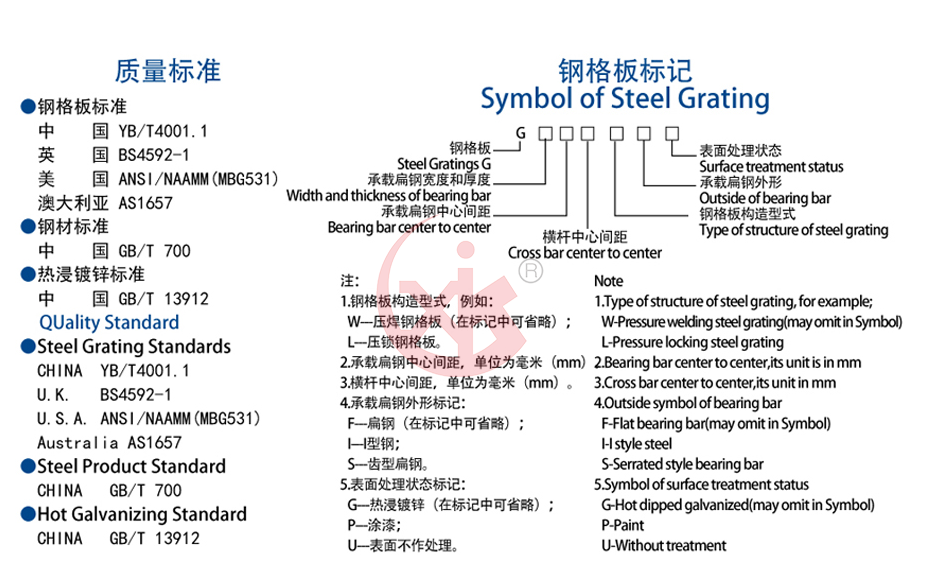

格柵板型號G505/30/100是鋼格柵板的行業標準標注方式，其含義根據YB/T4001.1-2019（中國

冶金行業標準）或ISO14122（國際標準）解析如下:

型號分解說明：

1、G505

●G：代表“鋼格柵板”(Grating)。

● 505:指格柵板的承載扁鋼（主受力扁鋼）的寬度為50mm，厚度為5mm（單位：毫米)。

●部分廠家可能省略寬度前的“0”，標注為“G50/5”或“G505”均為同一含義。(以您供應廠家為準）

2、30

●指格柵板的扁鋼中心間距為30mm（即相鄰兩根扁鋼的中心距離)。

●間距越小，承載能力越強，但重量和成本也更高。

3、100

●指格柵板的橫桿（扭絞方鋼或麻花鋼）的中心間距為100mm。

●橫桿用于固定扁鋼，間距越大，整體重量越輕，但抗側向力能力會降低。

補充參數（實際需確認)

●材質：通常為Q235碳鋼（默認)、不銹鋼（如304/316）或鋁合金。

●表面處理：熱鍍鋅（最常見)、噴漆或黑胚（無處理)。

●承載能力：根據扁鋼厚度和間距，G505/30/100的理論均布荷載可達3~5噸/m（具體需參考廠家

檢測報告)。

(具體解釋以您供應廠家為準）
